Spring Reverb Pedal (або мод для 6G15)

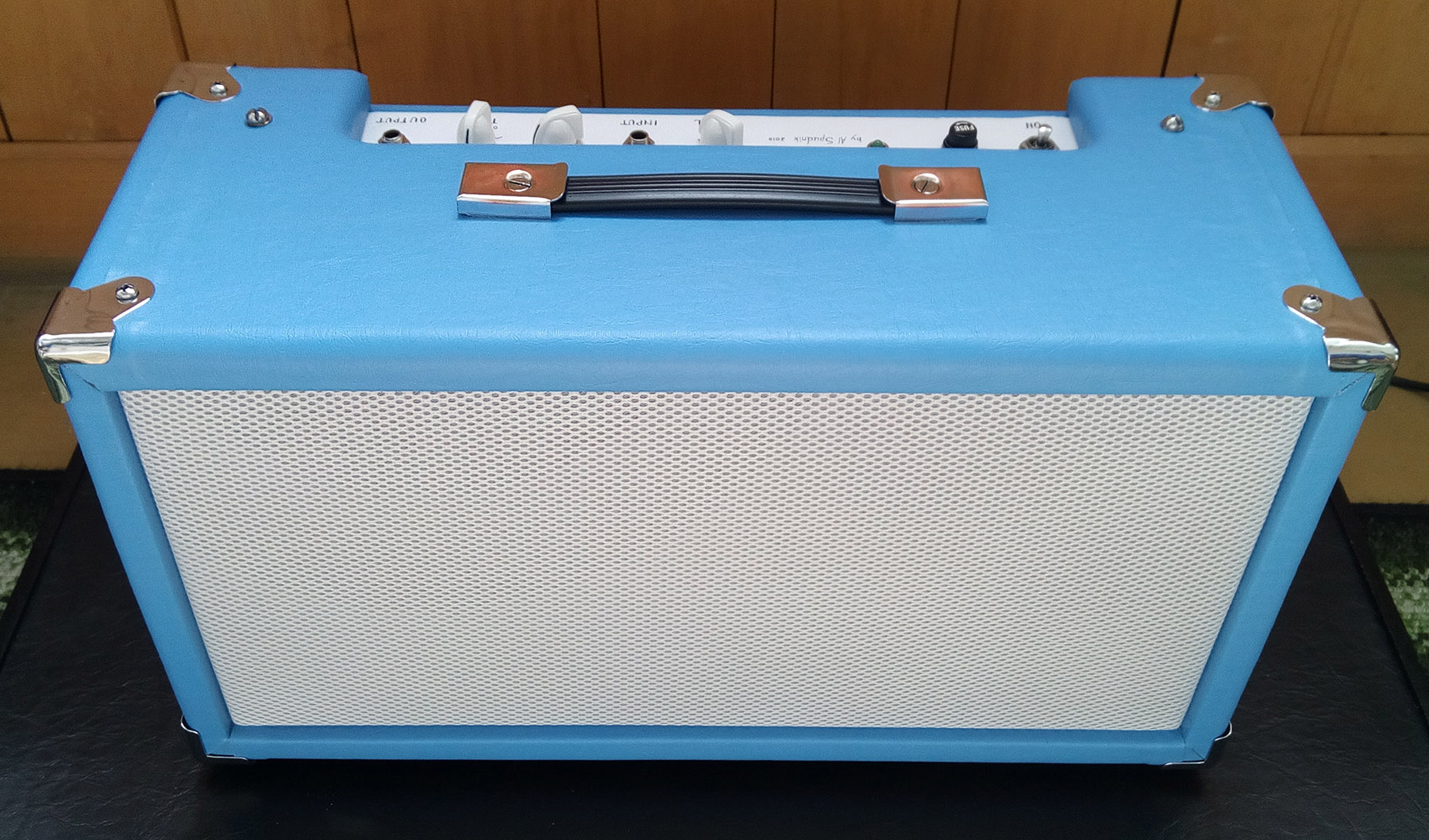

   В публікації Пружинний ревербербератор на двох лампах було докладно розглянуто всі особливості конструкції і звучання класичного блоку реверберації 6G15. А всі, хто власноруч збирав його "клон" добре ознайомились з усіма нюансами пристрою.

   B своїй версії 6G15 в драйвері пружинного ревербератора я прибрав один тріодний каскад - та це більше стосується спрощення схеми, ніж будь-який вплив на звук. Ідея ця не унікальна, те ж саме можна спостерігати в cхемі Fender Vibro King. А що саме впливає на звучання, так це змішувач сигналів dry і wet. Розглянемо в симуляції LTspice, що саме блок реверберації 6G15 робить із звуковим сигналом і чи потребує цей reverb unit якоїсь модифікації.

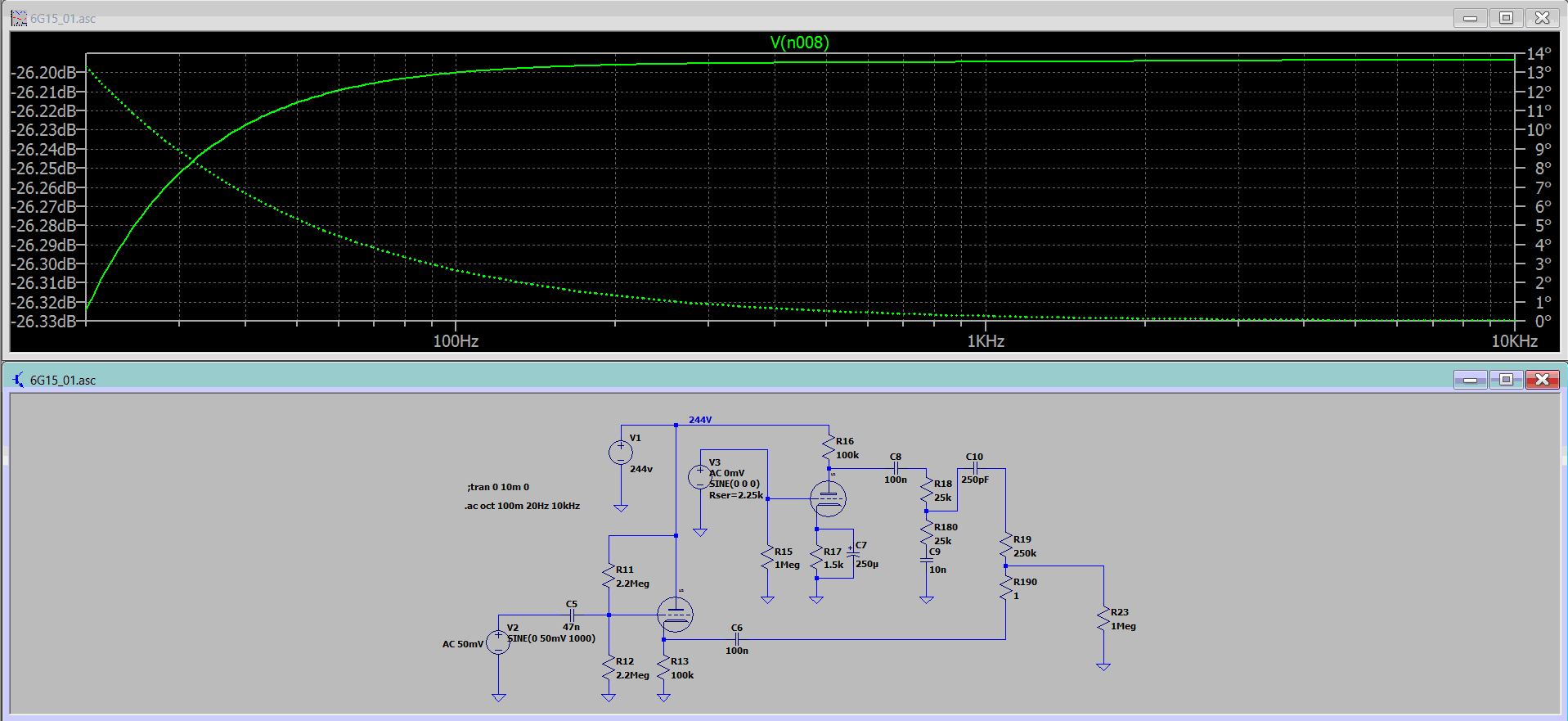

   Схема в LTspice зібрана з передпідсилювача ревербератора, пасивного тонкоректора, буферного каскаду dry сигналу, та змішувача сигналів dry і wet. На скріншоті бачимо діапазон sweep сигналу поданого на буфер dry коли ручка MIXER у мінімальному положенні. На передпідсилювач ревербератора сигнал поки не подаємо.

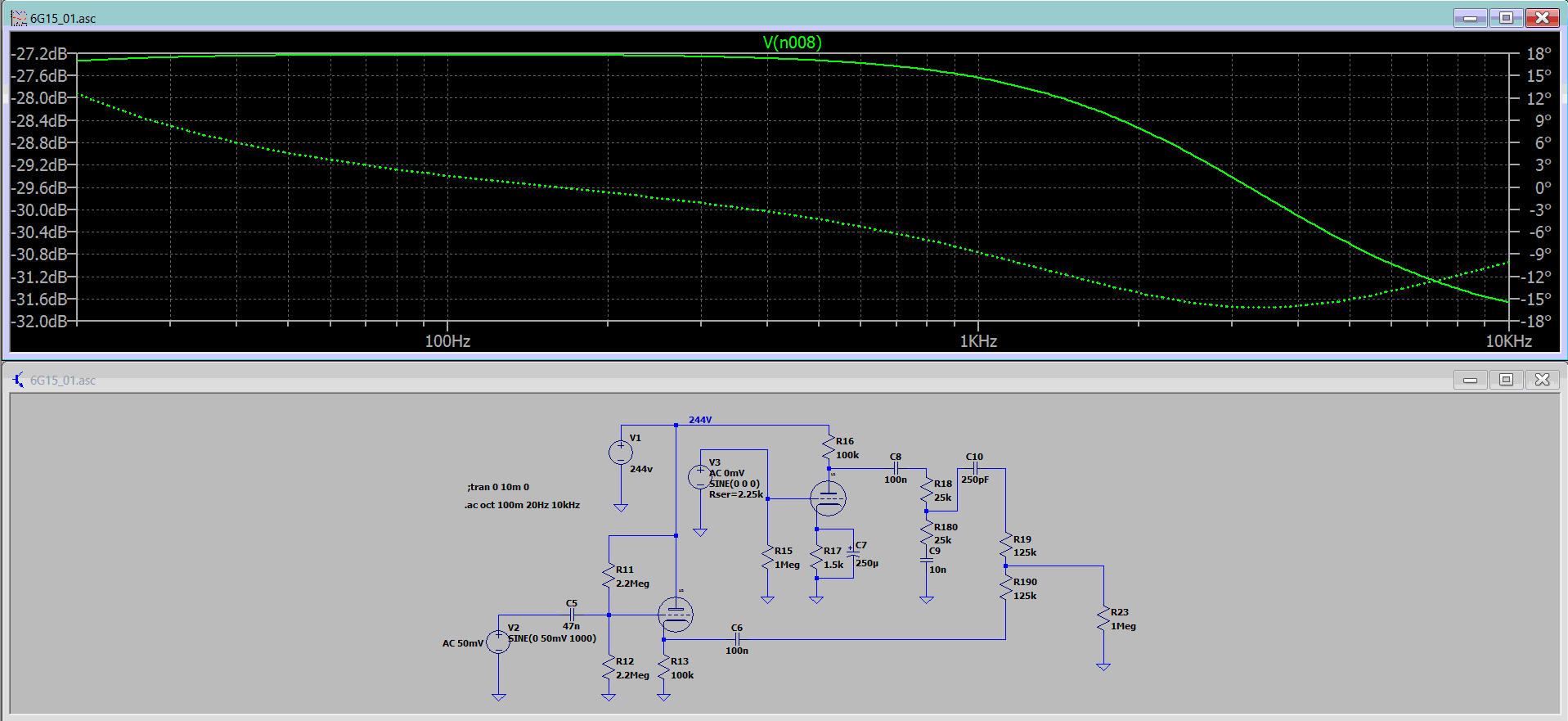

   На виході схеми спостерігаємо практично рівну АЧХ, але варто додати принаймні чверть оберту ручки MIXER і діапазон починає втрачати вищі частоти - на частоті 9.2кГц падіння на 2 децибела, що поки не критично. Доведемо MIXER до половини і вже на 2.8кГц отримуємо падіння на 3 децибела.

   Так само на слух ми помічаємо більшу втрату високих частот при додаванні оберту ручки MIXER. Відбувається це через вплив на сигнал елементів каскаду передпідсилювача ревербератора. Коли ручка MIXER у мінімальному положенні вони не впливають на діапазон - їх розділяє потенціометр своїм опором 250k, з додаванням оберту різко збільшується вихідний імпеданс і елементи R16, C8, R18, C9 впливають на dry сигнал як частотний фільтр. І до якого би підсилювача з надвисоким вхідним імпедансом ми би не вмикали цей reverb unit, результат буде незмінним. Що з цим можна зробити і чи потрібно?

   Як було в публікації Пружинний ревербербератор на двох лампах, я додав стандартний тонкомпенсуючий ланцюг з R22 = 220k, C16 = 1nF, який вмикається пуш-пул потенціометром. Інший спосіб - зниження вихідного імпедансу пристрою шляхом зменшення опору потенціометра MIXER з 250k до 100k. Та це все тільки частково компенсую втрату ВЧ.

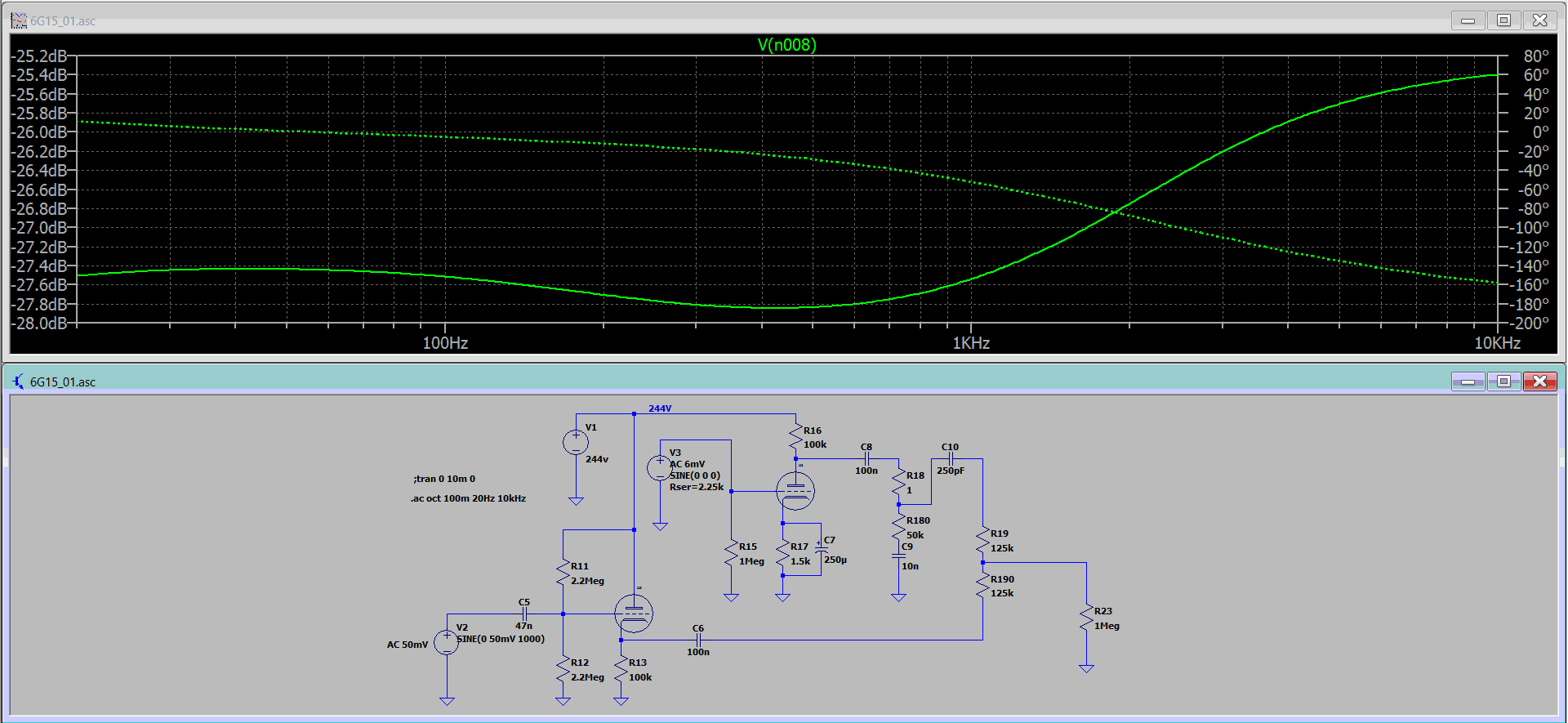

   Тепер відкинемо ці модифікації і подамо ще один sweep сигнал амплітудою 6mVpp на передпідсилювач ревербератора.

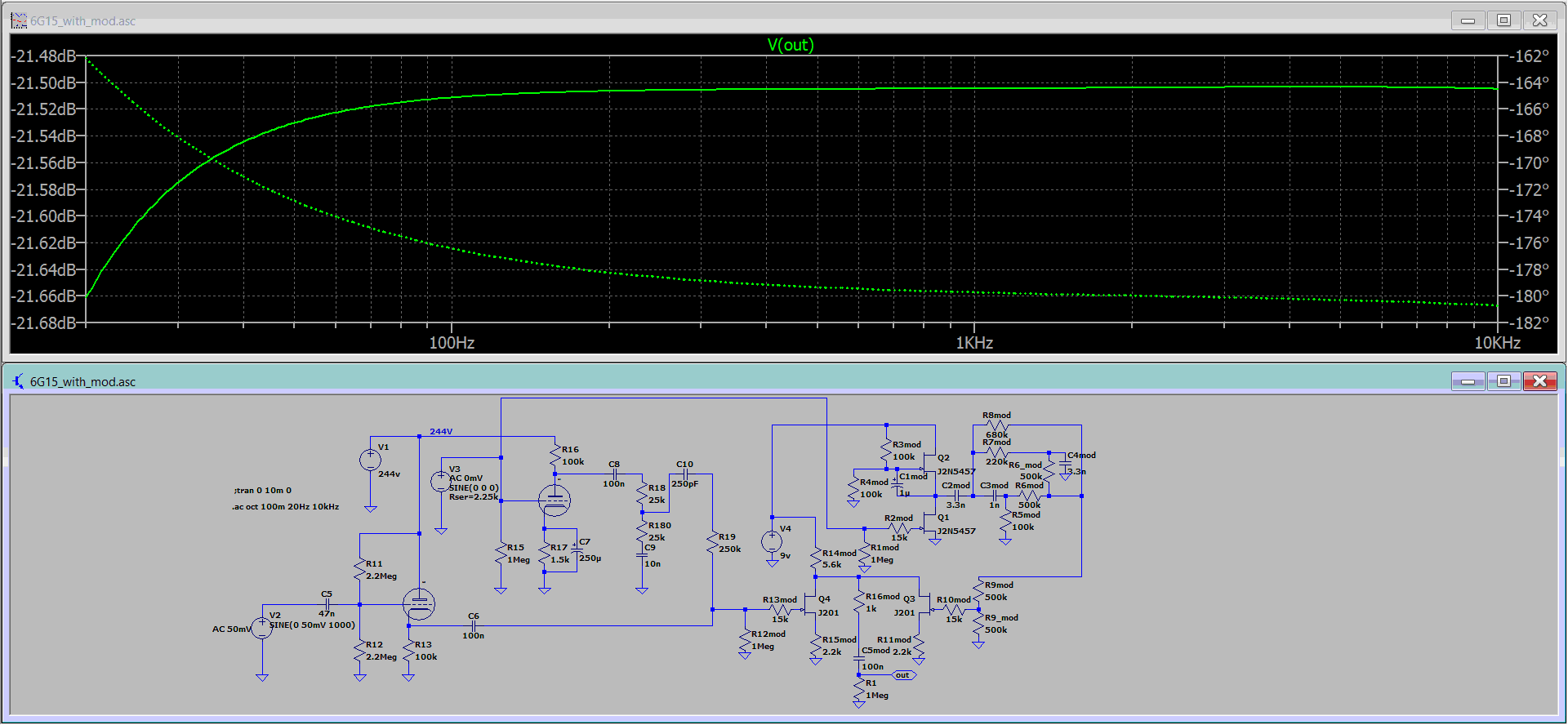

   З максимальним рівнем TONE і на половині MIXER тепер високих частот більш ніж достатньо. Тобто, всі втрачені ВЧ тепер компенсує сигнал поданий на wet канал. З різними рівнями TONE і MIXER АЧХ також сильно змінюється. Звісно, в реальності пружинний ревербератор компенсуватиме ВЧ тільки до якогось певного рівня - це високі частоти які здатен відтворити вихідний перетворювач ревербератора. І все ж, це, мабуть, є унікальністю конструкції фендерівського reverb unit, де частину високого діапазону "заповнюють" власне пружини ревербератора. Не забуваємо, що цей блок не було розраховано вмикати в send-return, а тільки у вхід підсилювача перед його темброрегуляторами, якими і корегувався остаточний тембр.

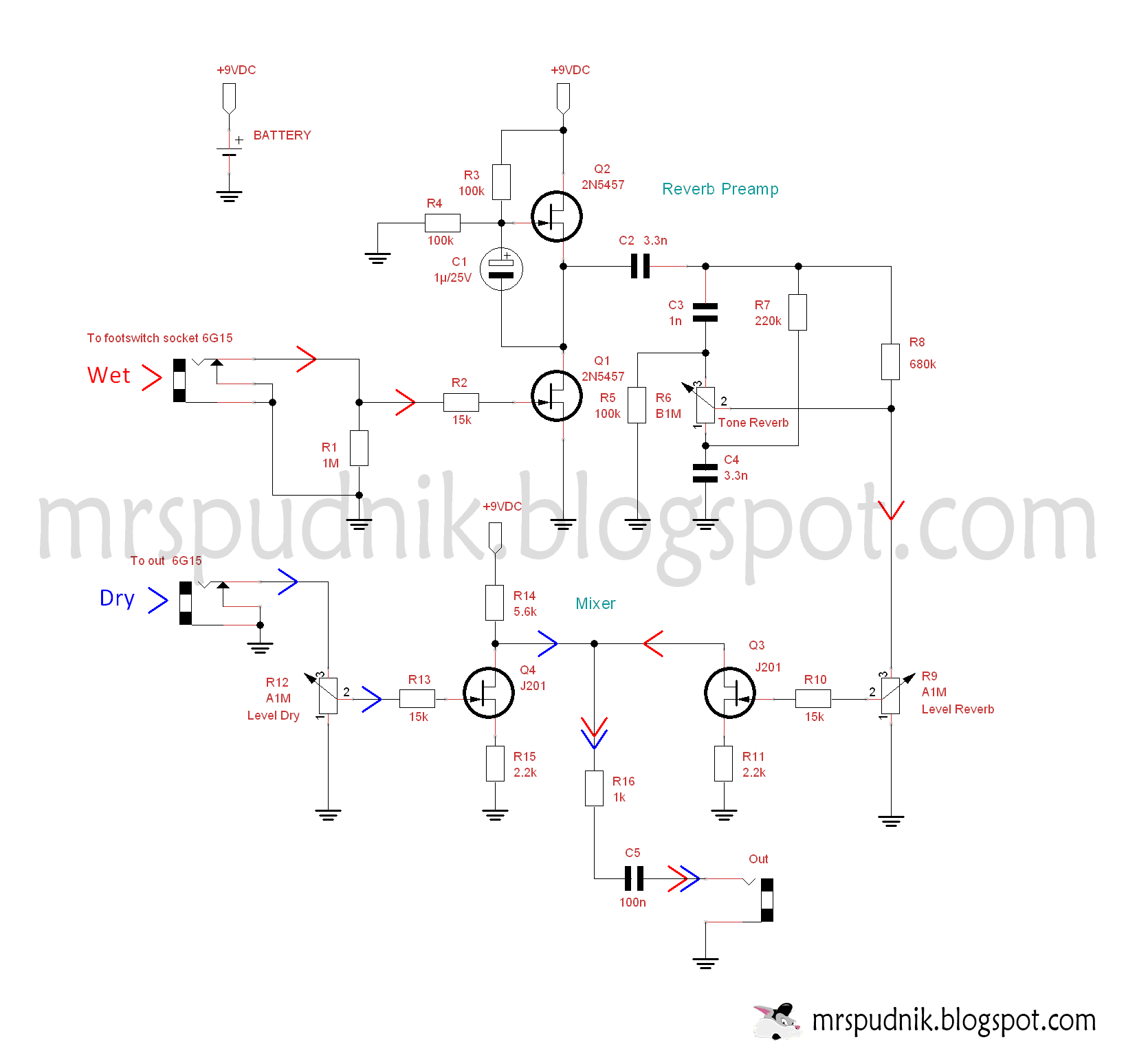

   Здебільшого, у мене не виникало нарікань на таку конструкцію, але в деяких випадках потрібно було отримати більш лінійне звучання без high cut початкового звуку. Для цієї цілі доцільно зробити додаткову приставку з окремим змішувачем сигналів dry і wet. У мінімальному варіанті це може бути нескладна схема на чотирьох JFET транзисторах.

   Без будь-яких модифікацій самого reverb unit таку приставку можна підключати до двох його роз'ємів - out і footswitch. З роз'єму footswitch отримуємо wet сигнал безпосередньо з вихідного перетворювача пружинного ревербератора. Сигнал посилюється контуром на транзисторах Q1, Q2. Транзистори 2N5457 слід підібрати з мінімальним власним шумом. Далі реалізований більш досконалий регулятор TONE - R6, після чого рівень реверберації встановлюється потенціометром R9. З роз'єму out сигнал dry потрапляє на регулятор рівня - R12, на транзисторах Q3 і Q4 зібран змішувач двох сигналів - "dry" і "wet". З підключенням такої приставки на її виході маємо рівну АЧХ dry каналу, але для цього в ламповому блоці потрібно встановити регулятор MIXER у мінімальне положення, ручка TONE тут тепер не задіяна, DWELL ми користуємось як і зазвичай.

   Це мінімальна конструкція для того, щоб зробити з 6G15 практично студійний ревербератор, причому не втручаючись в саму схему блоку 6G15. На цьому ми втратили тільки footswitch функцію, але і вона не особливо ефективна в фендерівському блоці - реверберація просто вимикалась. Цікавіше додати в приставку ще один потенціометр рівня реверберації і зробити перемикання між ними. Зрештою, власний підсилювач для вхідного перетворювача пружинного ревербератора (driver) перетворить цей пристрій в універсальний блок.

   На виході доданий ще буфер на транзисторі Q5, для зниження вихідного імпедансу. Тепер пристрій здатен працювати і в send-return будь-якого підсилювача. При використанні пристрою в якості приставки з блоком 6G15 для підключення до footswitch роз'єму вірогідно знадобиться екранований перехідний кабель зі стандартного Jack male 6.3mm на male RCA.

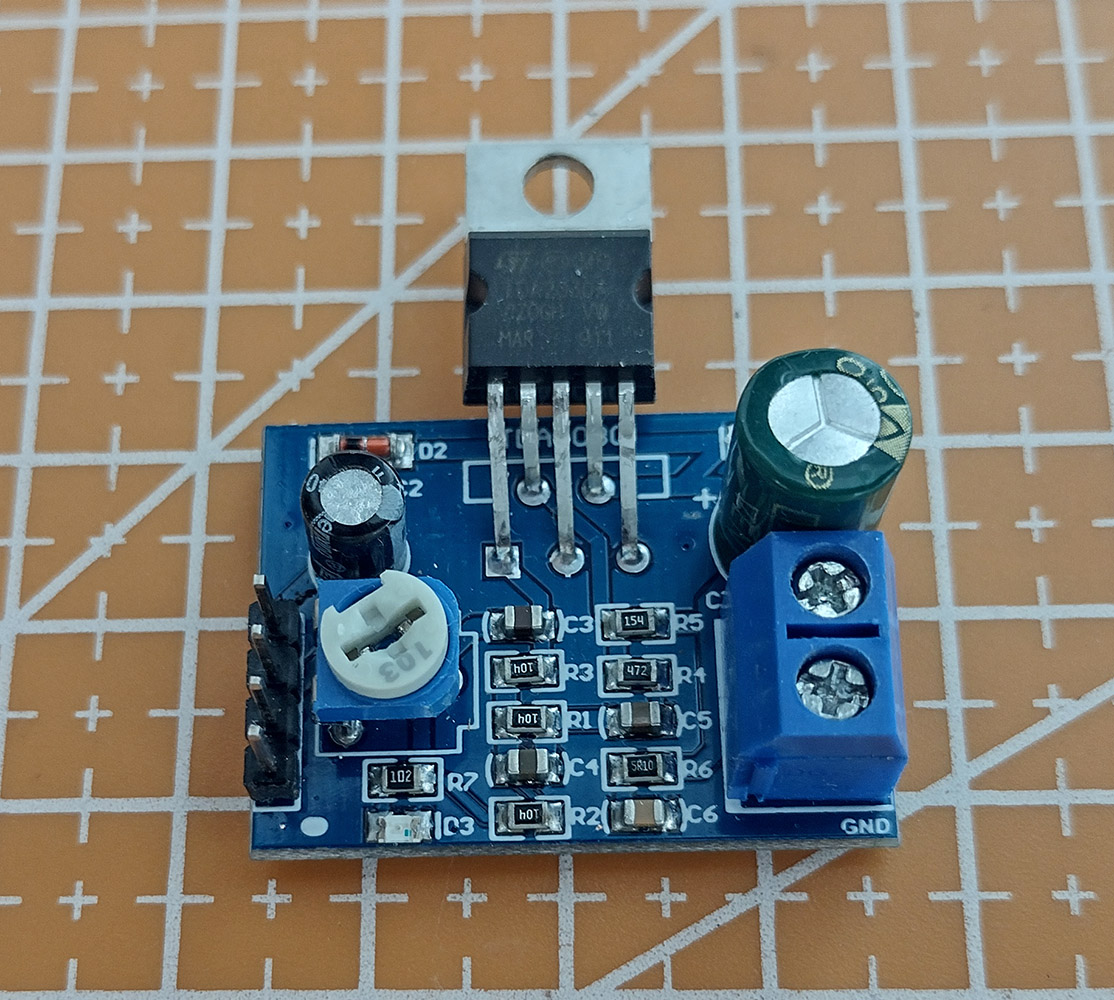

   Драйвер пружинного ревербератора реалізований на елементах IC1, IC2. Передпідсилювач драйвера зроблений на op-amp IC1, на ньому ж створено падіння нижніх частот, необхідне для правильної роботи ревербератора, та регулятор DWELL - R27. В якості підсилювача потужності використаний готовий SMD модуль на мікросхемі IC2 - TDA2030.

   Тут я не переслідував ціль створити емуляцію single-ended лампового підсилювача 6G15. В даному випадку потрібен простий та ефективний підсилювач з не зажерливим споживанням струму, який можна було б підключати разом з живленням всього педалборду. При живленні 9V, з навантаженням 8 Ohm на виході модуля TDA2030 отримана максимальна потужність приблизно 0.3W. Це не замінює потужний single-ended підсилювач на 6V6, але як альтернатива цілком працездатна. З баластовим резистором R29 - 15 Ohm, 0.5W до такого підсилювача можна підключати практично будь-який пружинний ревербератор, включно ревербератори з низьким вхідним імпедансом, як 4AB3C1C, 4AB3C1B, 9AB1C1B і т.п. Споживає вся схема не більше 100mA.

   Налаштування:
   На модулі потужності підсилювача додатковим тримером 10k (див. схему) потрібно встановити рівень для максимального положення DWELL з відсутністю спотворень вихідного сигналу підсилювача IC2. Зробити це можна на слух. Також, для тієї ж цілі може знадобитись збільшити опір резистора R28.

    Весь додатковий матеріал по збірці пристрою знайдете на: https://github.com/AlSpudnik. Також опублікована версія з меншою вихідною потужністю - без використання модуля TDA2030.

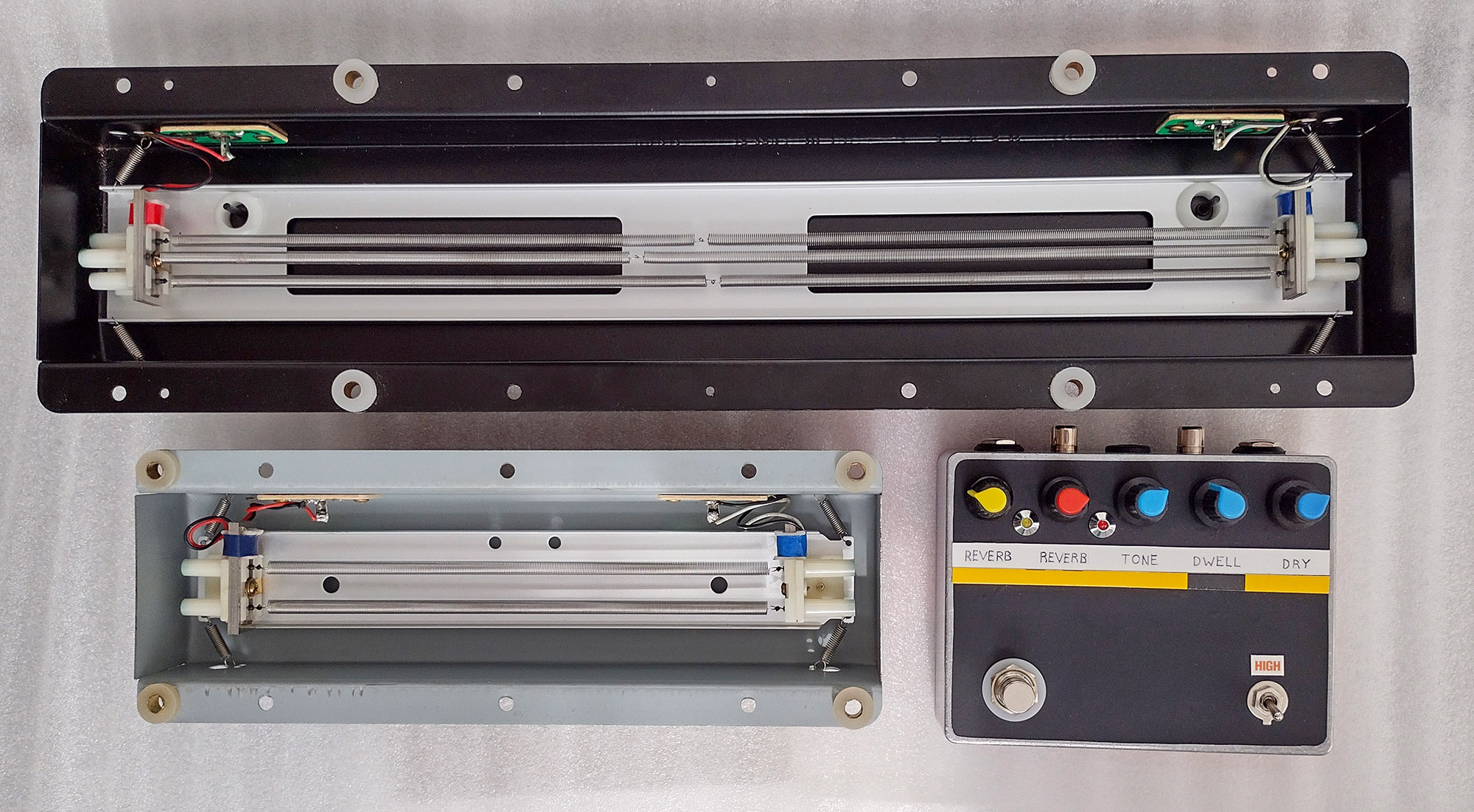

   Вся конструкція драйвера/мікшера пружинного ревербератора міститься в стандартному корпусі гітарної педалі 1590BB.
